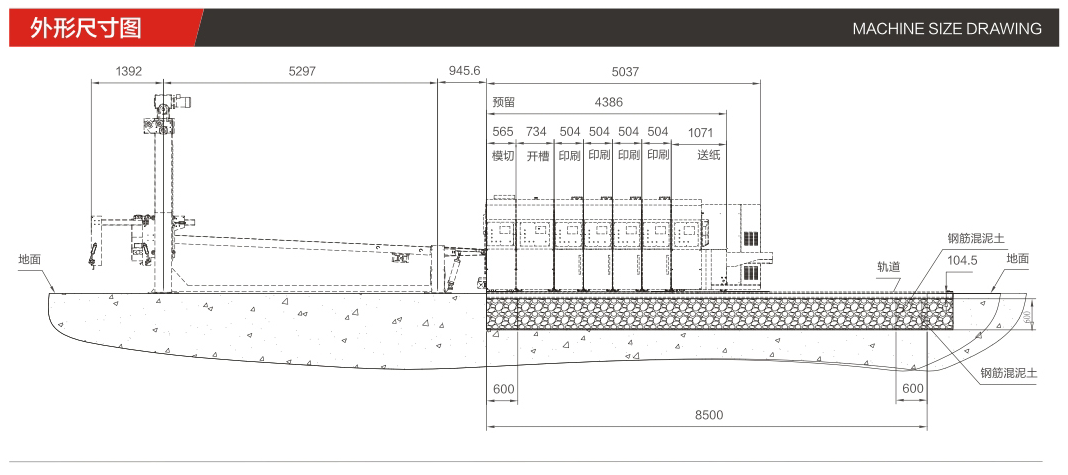

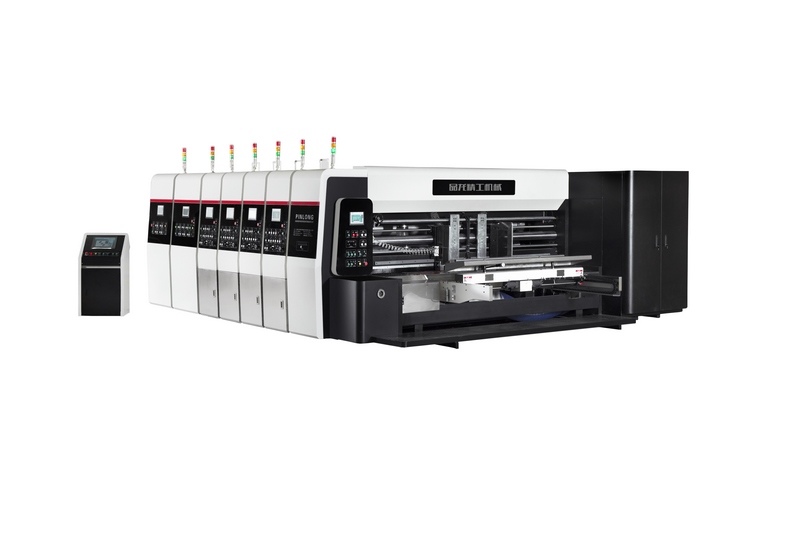

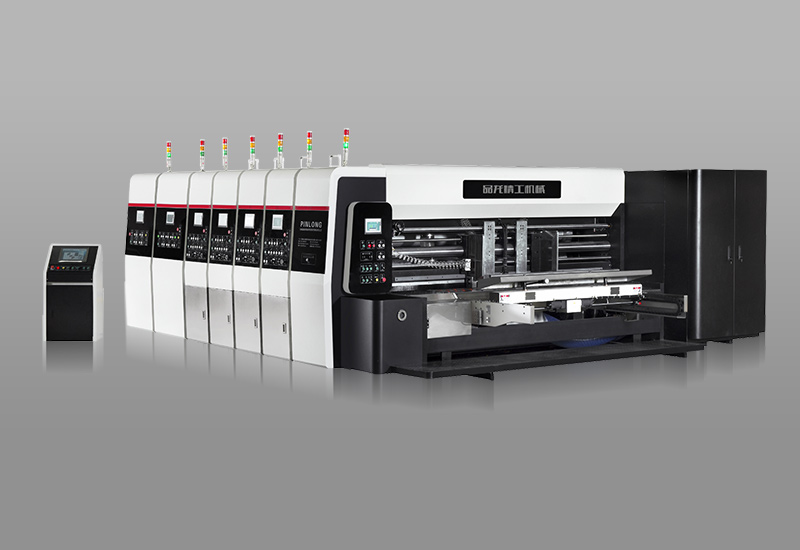

n 整機性能特點

? 四軸前緣滾輪真空吸附送紙系統，變頻器調整真空壓力，適應不同紙板尺寸和彎曲紙板。

? 主要調整電機采用伺服電機調整，調整更快速準確。

? 采用新款雙絲桿式調整開槽部，有效防止刀盤抱軸現象，調整平穩、準確。

? 模切部膠輥補償采用伺服電機獨立驅動，普通紙箱補償范圍±3mm。

? 應用免鍵軸環，長期使用而傳動齒輪與軸無松動，確保印刷套準高精度。

? 傳動齒輪采用優質鋼研磨而成，經熱處理洛氏硬度＞60度。

? 整機絲桿采用高精度滾珠絲桿調整更精準、耐用。

? 網輥搖架采用膠輥刮刀可互換結構，更改機械性能配置更靈活。

? 送紙輪采用快速調整結構。

? 整機所以調節升降采用電腦自動調整。

? 主機馬達的啟動，采用保護裝置--機器未鎖緊到位時，主機馬達不會運轉。

? 水墨循環系統設有自動清洗裝置，監控裝置，斷墨時自動報警減少紙張浪費。

n 電氣自動控制系統特點

? 95%以上電器元件均采用國際知名品牌，主要控制采用伺服數控定位技術，在進紙部、印刷部、開槽部、模切部、都設有彩色觸摸屏，用記憶參數，而在生產中的停機，如擦版要分開機器，合機后，所設定參數均可自動復位，省時省紙。

? 電腦控制可儲存常用訂單；換單更快，操作更方便。

? 水墨循環系統設有監控裝置，斷墨時自動報警，減少紙張浪費。（選配）

? 特別增設電腦遠程維護；快速解決設備故障，提高維修效率，降低維修成本。（選配）

? 各部分氣動鎖緊，電動分合，分開時送紙輪會自動剎車，確保下次印刷時的精度。

? 歐美設計理念，通過歐洲CE認證。

n 送紙部性能特點

l 前緣式送紙系統

（1）采用真空吸附，前緣式送紙機構。

（2）后擋板和送紙板，側擋板為均電動調整。

（3）送紙桌上的滑座采用鋁合金結構，使整機工作時運轉更平穩，震動更小。

（4）送紙臺為鋼支架，鋼板車壁堅固耐用。

（5）紙張計數，觸摸屏顯示。

（6）設有電子、氣動控制隔張送紙，以配合較大尺寸紙板輸送，客戶可根據需要選擇連續或隔張送紙。

（7）抬紙掌采用氣缸控制，并在開槽部、堆紙部裝有聯鎖控制開關，實現急停、停送或恢復送紙。

l 擋板

（1）氣動式側拍裝置（操作側），可在屏幕設定拍紙的頻率。

l 機臺離合

（1）按鈕開關電動控制機臺分離和組合，并附有自動報警裝置。

（2）車壁打開關閉系統采用氣動，整機由送紙部主鎖氣缸固定在軌道上。

l 送紙輥

（1）輸送上送紙輥包膠轂采用耐磨橡膠結構。

（2）送紙下輥采用壓花輥，鍍硬鉻，耐磨、平穩。

l 歸零裝置

（1）整機電腦設定自動歸零裝置，并有相位記憶功能，以保證機組有統一的調整基準，自動調整正確位置，減少紙板浪費。

l 除塵裝置

（1）送紙輥之前配備毛刷和強力風機除塵，有效清除印刷品表面灰塵，確保印刷清晰度，減速紙張浪費和刷版時間。

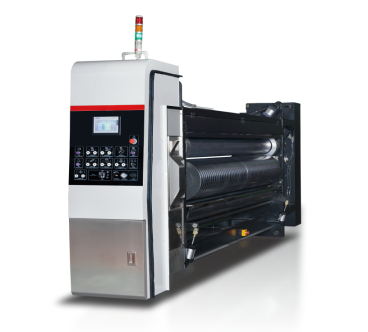

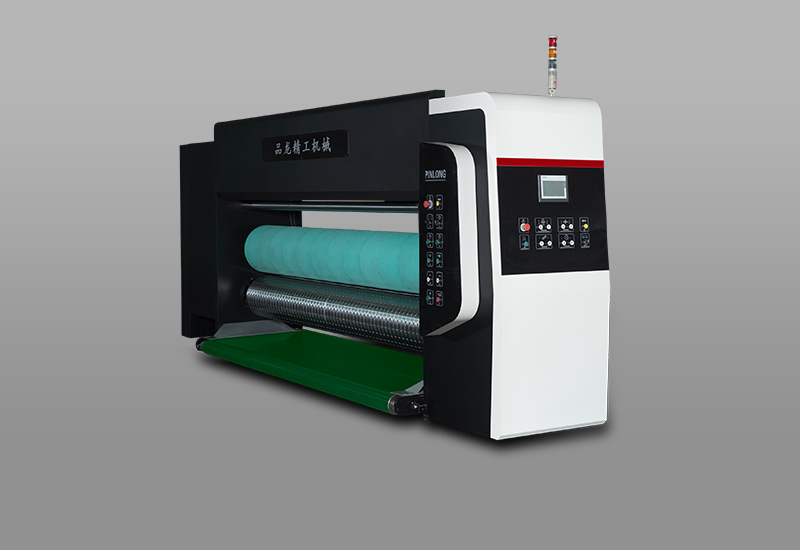

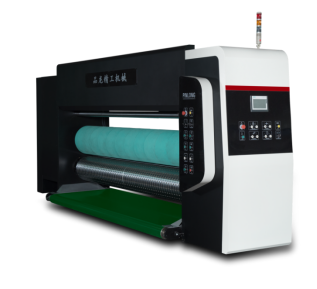

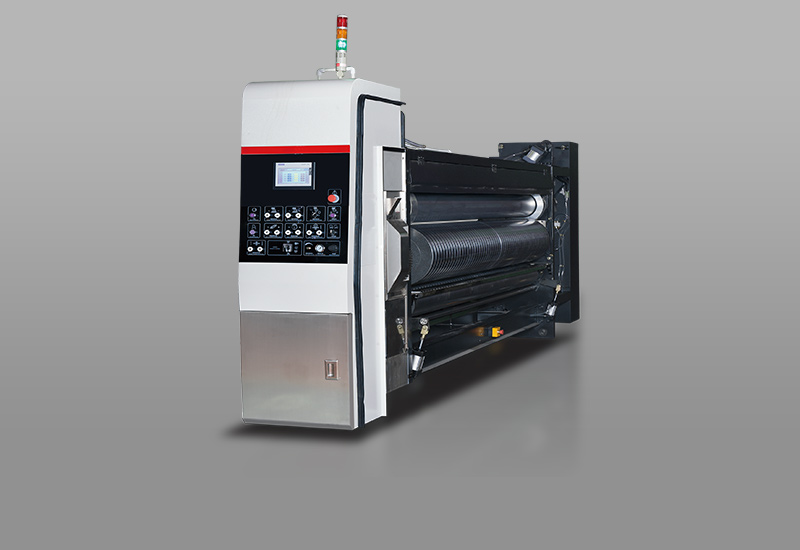

n 印刷部性能特點

l 印刷滾筒

（1）印刷滾筒外徑為φ391mm,(含版外徑為φ405mm)，相位調整采用行星齒輪結構，PC控制，數字式顯示，印刷滾筒360度均可正反伺服電機調整，啟動和停止平穩，定位準確、快速。同時具備快速換板功效。

（2）經研磨及鍍鉻硬化處理的鋼質圓筒，刻有經緯線機中心線，便于掛版、貼版，定位準確,對版快。

（3）平衡校正，運轉平穩，適應高速運轉。

（4）設有印版掛版系統，換版作業方便快速。

（5）高精度調速周向360°正反調整印刷滾筒。

（6）印刷滾筒設有歸零裝置，換版，對版快捷，便于頻繁更換紙箱規格；裝卸版腳踏開關，對位微調變頻調整。

（7）印刷滾筒左右電動調整范圍：15mm。

l 壓印輥

（1）壓印輥外徑為φ200mm，采用優質無縫鋼管精制加工，平衡校正，運轉平穩。表面磨削，鍍硬鉻。

（2）壓印輥間隙調整采用可調偏心套結構，使其結構緊湊，定位精準。

（3）壓線輥采用電機升降，并通過電腦記憶，自動升降調整。

l 送紙輪

（1）上送紙軸為實心軸直徑為φ120mm：經研磨及鍍鉻硬化處理，配三個φ175mm送紙輪，快速調整結構。

（2）下送紙軸外徑為φ200mm：經研磨、鍍鉻硬化處理。

（3）下送紙輪輥間隙調整采用可調偏心套結構，使其結構緊湊，定位精準；下送紙輥采用電動升降，并通過電腦記憶自動升降調整。

l 橡膠輥Φ210mm

（1）采用優質無縫管精制加工，進行平衡校正。

（2）鋼管表面包優質耐磨橡膠，壽命長。

（3）超越離合器和自動空轉裝置，防止油墨干涸。

（4）表面中高磨削，適應網點高精度大面積印刷。

（5）膠輥的開、合調整采用蝸輪體手動調整，用偏心齒輪來實現間隙的調整，并有刻度標示。

（6）間隙微調裝置，保證上墨均勻。

l 陶瓷網紋輥(選配)

（1）外徑為φ215mm，采用金屬花輥，噴涂陶瓷經激光雕刻而成,網點一致印刷清晰度高,使用壽命長。

l 供墨系統

（1）單向氣動隔膜泵自動循環供墨，網輥與滾筒印版著墨系統電動調整。

（2）濾網過濾雜質，保證印刷質量。

（3）水墨斗為不銹鋼材質。

（4）水墨斗為特殊納美技術，不粘墨，易清洗。

（5）水墨循環系統設有自動清洗裝置，監控裝置，斷墨時自動報警減少紙張浪費。

l 相位調整機構

（1）采用高精度行星輪系的電動周向調整機構。

（2）印刷相位采用PLC、觸摸屏及電動式控制360°調整。

（3）相位調整采用帶制動伺服電機，使印輪相位調整定位準確。

l 相位固定系統

（1）機組離合或相位調整，傳動齒輪原嚙合點不變。

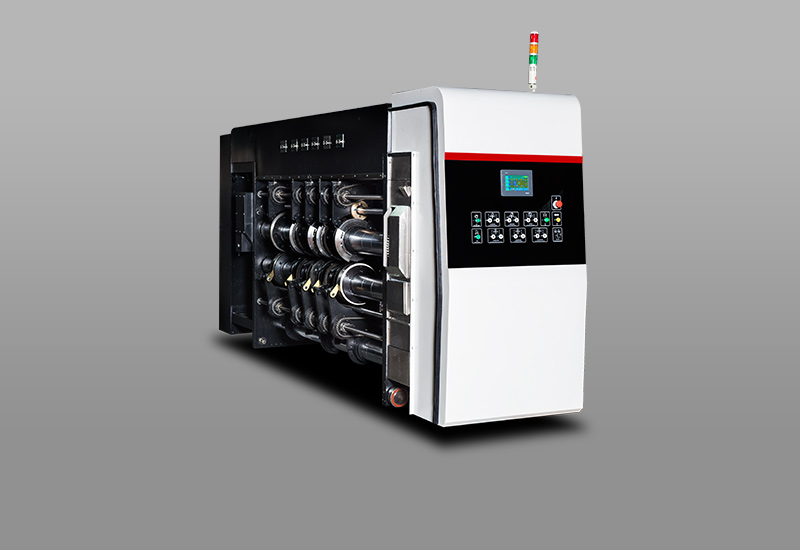

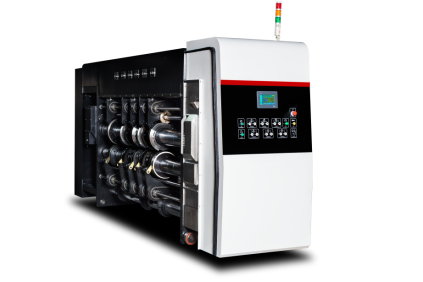

n 開槽部性能特點

l 操作控制

（1）采用電腦觸摸屏，通過施耐德伺服電機系統自動檢測調整，自動對位快速高效。

（2）除了采用電腦觸摸屏，通過PLC及旋轉編碼器調整各刀座軸向縱向和箱高尺寸。亦可采用電動控制開關調整各刀座軸向縱向和箱高尺寸。

（3）裝有急停裝置，以確保安全。

l 開槽相位調整

（1）采用高精度變頻調速360°正反調整，時間快，精度高。

（2）相位歸零裝置，保證開槽位置一致性。

l 壓線輪

（1）壓線輪與開槽刀盤位置的軸向位置通過精密絲桿自動調整。

（2）上壓線輪外包優質樹脂，消除紙板損害。

（3）壓線輪下軸、開槽刀下軸均采用可調偏心套結構，使其結構緊湊，定位精準。

l 分紙開槽刀座

（1）開槽刀厚度為7mm。進口優質合金鋼熱處理鋸齒月牙形開槽刀，硬度高，韌性好，耐磨性強。

（2）開槽軸為表面磨削鍍硬鉻，移動平穩。

（3）開槽刀座、壓線輪、分紙刀盤位置軸向自動調整。

（4）開槽軸相位檢測裝置，能記錄開槽軸任意時刻的位置，理論上保證換單后，按換單規格自動調整到位。

（5）開槽間距，箱高尺寸，采用PLC及旋轉編碼器控制，自動調整。

（6）開槽部前加裝預壓線輪。

l 中刀移動結構

（1）可生產大型雙片紙箱、天地蓋紙箱。

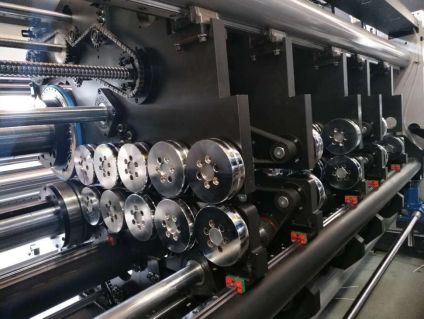

n 五段預壓壓線式開槽部（可選配模切式軟開槽）

1. 采用雙預壓，三壓線多段式壓線。五組壓線（預壓）輪，整體隨紙板厚度上下調整。每組壓線輪的間隙差值，電腦可以隨機線性調整。五組壓線輪的切入角度靈活調整。適應不同紙板特性，壓線效果良好。

2. 預壓輪、壓線輪更換方便。壓線輪外表面包優力膠，不傷害紙板。

3. 采用軟開槽形式，下刀輪用耐磨膠輥取代，開槽刀采用模壓刀定做，刀具款式更換方便，開槽效果等同于模切，切線整齊無飛邊。

1）開槽刀軸為實心鋼，二次研磨，鍍硬鉻。

2）開槽下膠輥，采用厚壁無縫鋼管制作。

3）開槽膠輥間隙調整，電腦自動設定，數字顯示，調整范圍0~12MM。

l 相位調整：

· 相位調整機構采用行星式齒輪構造，可360°精密調整。

· 相位調整采用伺服馬達電腦設定自動調整，數字顯示；并帶有記憶功能,中途調整后,可回復到原始開槽位置。

· 相位馬達采用伺服控制，兩種速度模式使運行及復位更準確。

· 相位固定采用電磁式剎車機構,當機臺分離或調整相位時,剎車機構限制機臺轉動，保持前刀位置固定。

l 其他：

· 彈性角刀結構，3-5層紙板無需調整，操作方便。

· 單軸雙刀開槽，箱高調整采用外齒結構，維修方便，維修成本低。

· 開槽部絲杠采用滾珠絲杠.刀座橫移更平穩,防塵更完善，配合線性導套，使移動更靈活，準確。

· 開槽刀及修邊刀均可移動;其與壓線輪左右間距采用電腦設定自動調整，數字顯示;左右調整滾珠絲桿傳動，刀座移動平穩，定位準確。

· 紙箱高度調整電腦設定自動調整，數字顯示；四刀同步調整。

· 壓力輥的動力傳動采用偏心齒輪傳動，減少磨損使傳動更平穩。

· 上刀座與下刀座采用傳動軸傳動，移動時保持上下刀對準，延長刀具壽命。

· 開槽刀箱高調整有防碰撞保護裝置，不會損壞機器。

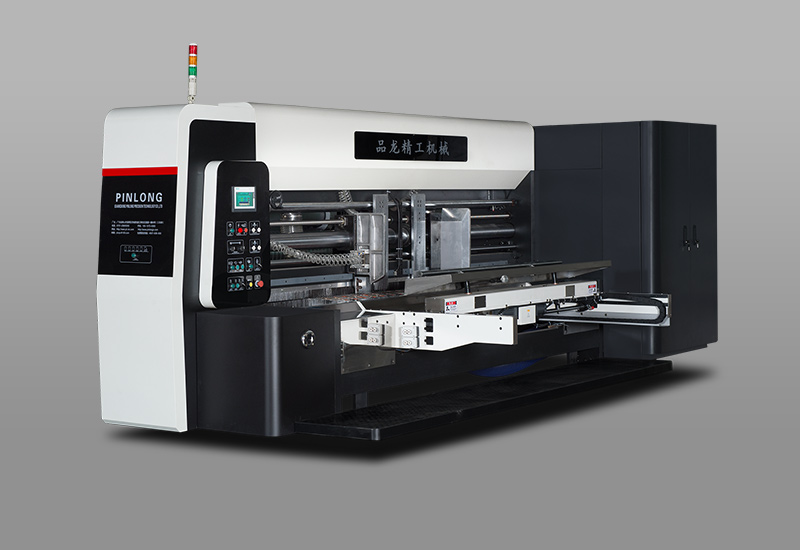

n 模切部性能特點

l 操作控制

（1）采用數字顯示屏，通過PLC及旋轉編碼器可自動檢測調整，自動對位快速高效。

（2）裝有急停裝置，以確保安全。

l 模切相位調整

（1）砧墊上下調整采用電動形式，砧墊能進行自動、連續的軸向移動，左右行程各20mm?？墒箖?yōu)力膠套磨損均勻,延長使用壽命。

（2）刀模周向相位360°電動調整，刀模電動軸向可調整±8mm。

l 模切膠輥

（1）模切膠輥軸徑為φ389mm(含膠層φ405mm)無縫鋼管材質，表面研磨鍍硬鉻；并作動平衡校正。

（2）表面包裹優力膠，安裝采用扣式結構，便于更換。

（3）模切膠輥采用獨立伺服馬達驅動進行速差補償，普通紙箱補償范圍±3mm。

（4）膠輥采用機械差動式結構使其左右自動橫移，橫移量±25mm，可使優力膠套磨損均勻，延長使用壽命。

（5）模切膠輥間隙電動調整，數字顯示，調整范圍0-12mm。

（6）模切刀相位調整及自動回位時，模切膠輪會自動上升，待調整完畢自動回位，以避免損壞優力膠墊。

l 模切輥

（1）模切刀軸直徑為φ360mm，無縫鋼管材質，表面研磨鍍硬鉻；并作動平衡校正。

（2）模切刀輪劃有橫向，縱向刻線，并附有M10螺絲孔，其螺絲孔位為標準規格。

（3）刀模高度采用標準高度H=24mm，使其制作及安裝容易迅速。

（4）模切輪上方裝有照明日光燈，可方便夜班作業。

l 送紙輥

（1）送紙上壓輥為實心鋼，直徑φ120mm；軸上配四件壓花送紙壓輪φ175mm。

（2）送紙下壓輥外徑為φ200mm，表面研磨鍍硬鉻；作動平衡校正。

（3）送紙下壓輥間隙，手動調整，刻度盤顯示，調整范圍0-12mm。

l 相位調整

（1）模切相位采用行星齒輪結構，可作精密360度相位調整。

（2）相位調整采用電動調整，數字顯示；并帶有記憶功能，中途調整后，可回復到原始開槽位置。

（3）左右橫移采用手動調整，左右移動正負8mm。

（4）相位固定采用電磁式剎車機構，當機臺分離或調整相位時，剎車機構限制機臺轉動，保持模切刀模位置固定。

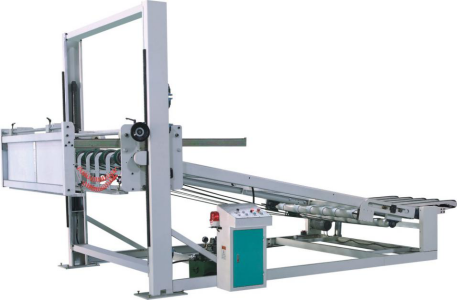

n 堆碼部性能特點

l 床臺升降

（1）采用光電系統控制床臺升降，根據紙板堆疊高度自動升降，床臺升降傳動馬達附剎車功能且有保險裝置，確保位置固定，不會下滑。

（2）采用強力型液壓驅動，堆紙高度為1600 mm。

l 接紙手臂

（1）氣動式調整接紙臂。

（2）接紙臂傳動皮帶，單獨調整松緊度，不受皮帶長之限制。

l 傳動皮帶

（1）采用齒型強力傳動帶，保證摩擦力和使用壽命。

（1）采用氣缸控制。

（2）輔助收紙，實現不停機連續收紙。

（3）接紙擋板氣動動作式接紙隔板，在紙板堆積到預定高度時，接紙隔板自動伸出，托住紙板。后擋板位置手動調整。
